工廠設備"聽診器"：振動傳感器安裝位置竟然這么講究！
作者：小編
發布時間：2025-07-14 22:06
瀏覽次數：

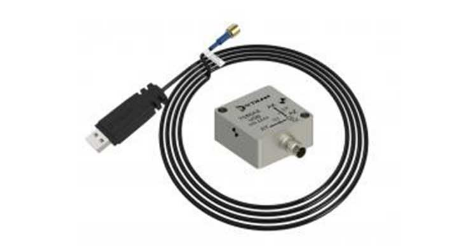

振動傳感器作為設備監測的核心部件，其安裝位置的細微差異會導致監測效果天壤之別。本文詳解5大關鍵安裝原則，解析3類典型安裝誤區，并提供不同設備類型的傳感器定位方案。
安裝位置的五大黃金法則
1. 振動傳遞路徑原則
安裝位置特征：
關鍵數據：
- 每增加一個傳遞環節，信號衰減15-30%
- 路徑長度應控制在50cm以內
避免法蘭、接頭等中間部件
2. 結構剛性優先原則
安裝面選擇標準：
實測案例：某泵機在鈑金外殼安裝時漏檢率高達35%
3. 三維軸向覆蓋原則
方向布置要求：
- 徑向振動：安裝2個互成90°的傳感器
- 軸向振動：至少1個軸向傳感器
立體監測：三軸同步布置（精度提升40%）
4. 環境干擾規避原則
需避開的干擾源：
- 強電磁場（距離≥1m）
- 高溫熱源（距離≥50cm）
- 流體沖擊面（距離≥30cm）
維修通道（距離≥80cm）
5. 維護便利性原則
安裝點應滿足：
- 工具操作空間≥30cm×30cm
- 線纜走線距離≤3m
檢修無需拆卸其他部件
三類典型安裝誤區
誤區一：方便優先
錯誤案例：
- 選擇接線方便但遠離振源的位置
結果：信號強度衰減65%
誤區二：視覺美觀
錯誤表現：
- 追求排列整齊犧牲監測效果
后果：相位差導致誤判率增加40%
誤區三：經驗主義
常見問題：
- 沿用舊設備安裝模式
影響：新型設備特征漏檢率50%
典型設備安裝方案
旋轉類設備（泵/風機）
最佳位置：
- 軸承座垂直方向（主測點）
- 聯軸器側水平方向
- 電機非驅動端軸向
安裝示意圖： [圖片：旋轉設備傳感器安裝位置示意圖]
往復式設備（壓縮機）
關鍵測點：
- 氣缸振動監測點
- 十字頭導向板
曲軸箱主軸承
傳送類設備（輸送機）
布置要點：
- 驅動滾筒軸承座
- 改向滾筒振動點
- 張緊裝置監測點
每30米布置1個中間點
安裝質量驗證方法
現場測試四步法
敲擊測試：
- 用橡膠錘輕擊設備
- 檢查信號響應曲線
- 合格標準：信噪比≥20dB
對比測試：
- 相鄰測點數據比對
- 允許偏差≤15%
運行測試：
- 空載-負載工況對比
- 振動值變化應≤10%
頻譜分析：
- 特征頻率識別度
主頻成分清晰可辨
常見問題診斷
安裝不當?shù)牡湫捅憩F(xiàn)：
- 頻譜出現異常諧波
- 相位數據混亂
- 信號基線漂移
信噪比低于15dB
長效維護建議
周期性檢查清單
每月應檢查：
- 安裝螺栓緊固度（扭矩值達標）
- 連接線纜狀態（無磨損老化）
- 采集信號質量（波形穩定）
周圍環境變化（無新增干擾）
升級優化路徑
技術發展趨勢：
- 無線傳感網絡布置
- 智能自定位傳感器
- 數字孿生輔助決策
AI算法優化測點
振動傳感器的安裝不是簡單的"找個地方固定"，而是需要綜合考慮機械原理、信號傳輸和設備特性的精密工作。數據顯示，經過科學優化的安裝方案，能使故障預警準確率提升60%以上，誤報率降低45%。記住，一個好的開始是成功的一半——在振動監測領域，這個"開始"就是傳感器的正確安裝。
